Moderner Fundamentbau
mit Pfahlgründungen.

fundament

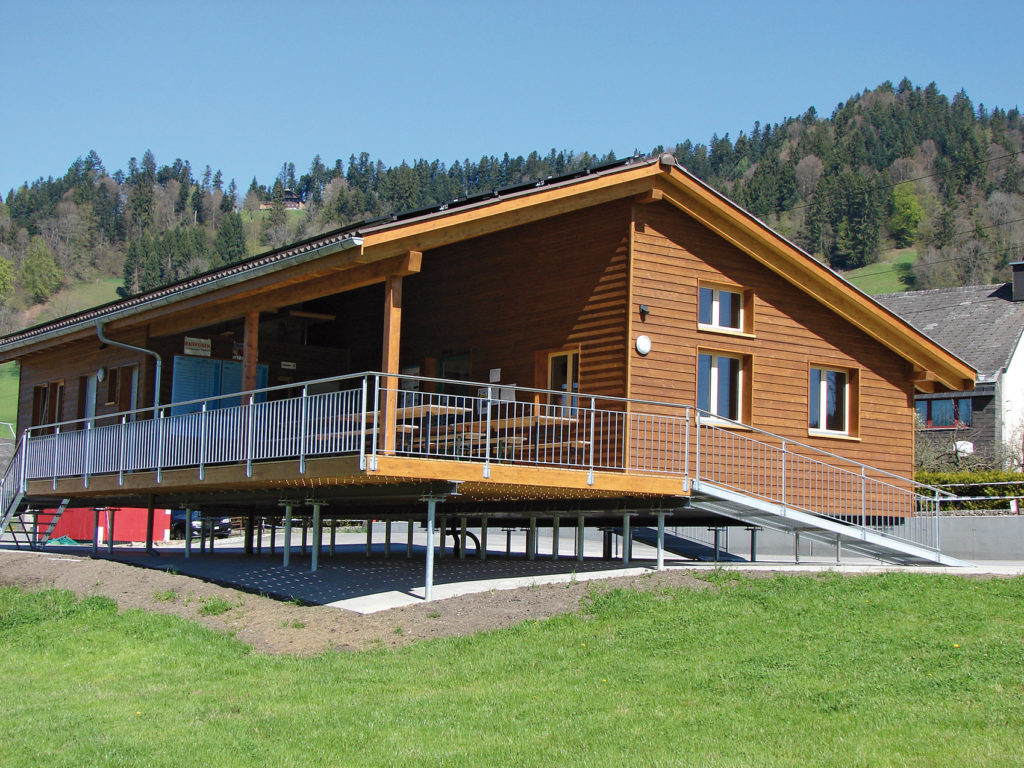

spf_hornushuette_web

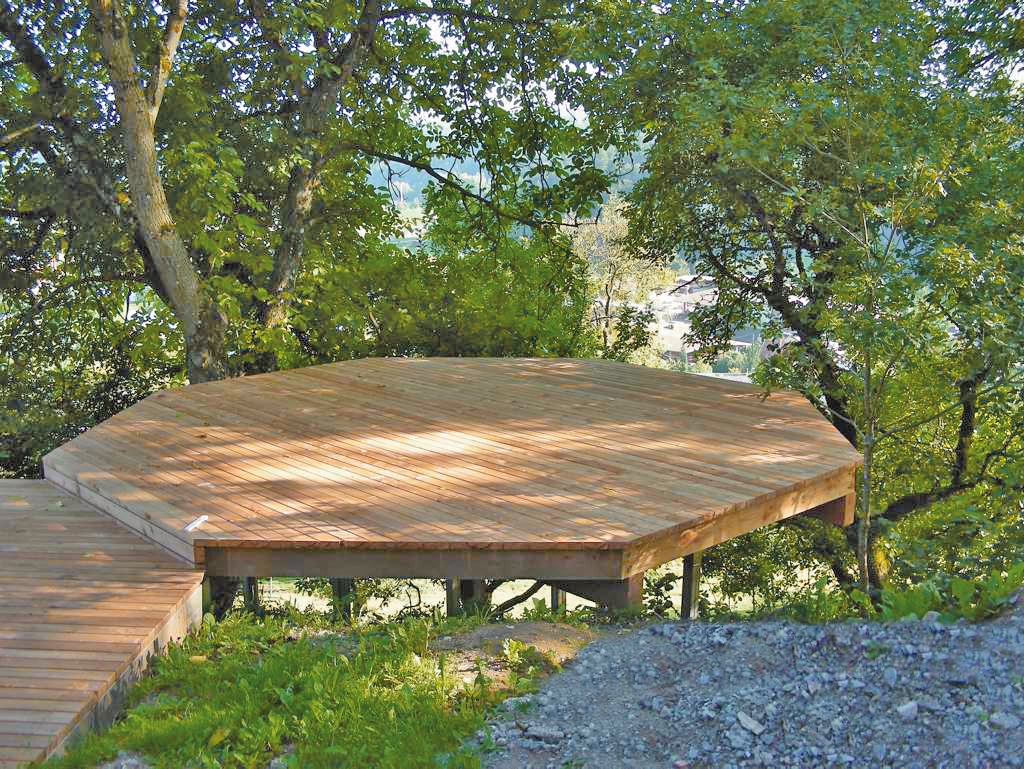

spf_terrassenbau_web

INNOVATIVE SCHRAUB-PFAHL-FUNDAMENTE

spf-system

HOCHWERTIGE MATERIALIEN & STRIKTE QUALITÄTSKONTROLLE

Das SPF aus feuerverzinktem Stahl mit 5,6 mm Wandstärke, einer Verdrängerspitze und einem massiven, durchgehend geschweißten Gewinde, wird entsprechend den Drehmomentvorgaben erschütterungsfrei in den Boden gedreht. Bei dieser Art des Fundamentbaus wird der Boden seitlich verdrängt und verdichtet. Es entsteht eine hohe Mantelreibung.

Das bei jedem eingebauten Fundament überwachte und dokumentierte Drehmoment und der dazu entsprechende Vorschub ermöglichen eine ständige Qualitätskontrolle zu den vorgegebenen Lastaufnahmen. Im Rahmen der Qualitätssicherung werden die vorgegebenen Einbauparameter ständig automatisch überwacht und für den statischtischen Nachweis mit den entsprechenden Baugrundaufschlüssen dokumentiert.

EINZIGARTIGES FUNDAMENT-SYSTEM

Das besondere Merkmal unserer Schraub-Pfahl-Fundamente ist das V-System. Das SPF-System kann unmittelbar auf jede Bodenart (Bodenklasse 3 bis schwer lösbaren Fels Klasse 7) und jede Lastaufnahmevorgabe angepasst werden. Durch das V-System, der beliebig nach Bedarf verlängerbaren Schraub-Pfahl-Fundamente in verschiedenen Fundamentdurchmessern, kann vor Ort auf die Bodenverhältnisse und den geforderten Lastaufnahmen reagiert werden. Zusätzliche Stabilisatoren im Bereich der Druck- und Zuglasten sowie für die horizontale Lastaufnahmen bieten nach dem Fundamentbau eine hohe Tragfähigkeit auch bei weniger tragfähigen Böden.

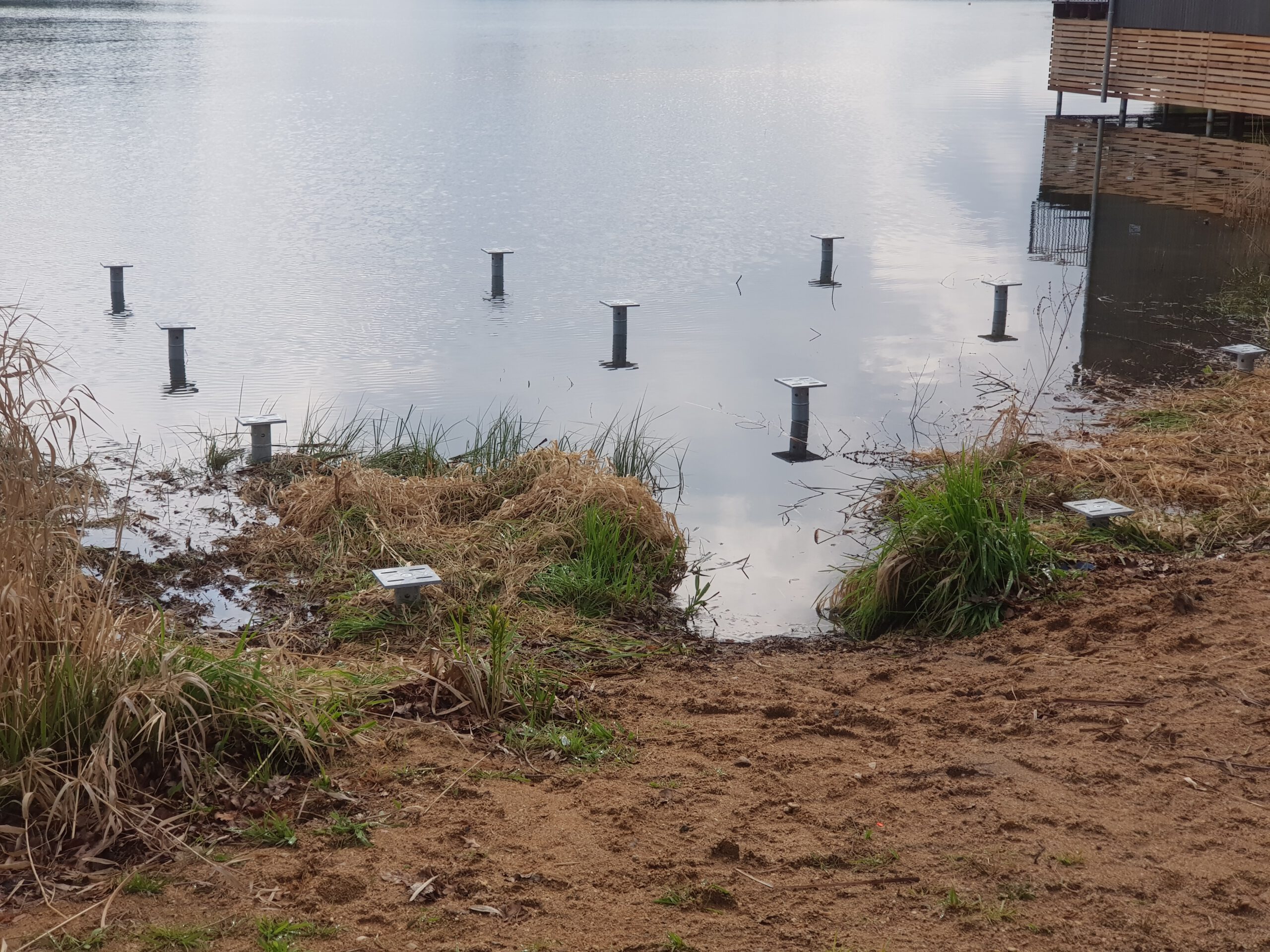

Für besondere Einsatzbereiche, wie beispielsweise dem Einbau in Gewässern und aggressiven Böden, wird das gesamte SPF-System auch in Edelstahl 1.4 gefertigt.

seitenpfahl

EINSATZBEREICHE
DER SCHRAUB-PFAHL-FUNDAMENTE

FLEXIBEL & UNIVERSELL EINSETZBAR

Ob Verkehrsschild oder Festzelt, ob Carport oder großflächige Event-Halle, ob Zaunbau oder das Aufstellen großflächiger Photovoltaikanlagen: Der moderne Fundamentbau mit unseren Schraub-Pfahl-Fundamenten bietet vielfältige Anwendungsmöglichkeiten. Bei höchster Stabilität, Effizienz und Nachhaltigkeit – ohne zu graben und ohne zu betonieren.

FUNDAMENTBAU / GRÜNDUNGEN
  • Flachgründungen
  • Tiefgründungen
  • Kombinierte Pfahl-Platten-Gründungen
  • Nachgründungen im Bestand
  • Gründungen und Fundamentbau in schwierigem Bauumfeld
  • Gründungen in kontaminierten
    Baugründungen
Einsatzgebiete
garten_landschaftsbau
Garten- / Landschaftsbau

verkehrstechnik_beschilderungen
Verkehrstechnik /
Beschilderungen
holzbau
Holzbau / modularer
Wohnungsbau
urbane_einrichtungen
Urbane Einrichtungen

pv_freilandanlagen
PB-Freilandanlagen

stadt_gebaeude_begruendungen
Stadt- +
Gebäudebegrünungen /
Grüne Wand
sportstaetten_freizeitanlagen
Sportstätten, Reit- +
Freizeitanlagenbau
zaun_sicherheitsanlagen
Zaun- +
Sicherungsanlage
solare_strassenbelaeuchtung
Solare
Straßenbeleuchtung
forst_landwirtschaft
Forst- und Landwirtschaft

werbeanlagen
Werbeanlagen und
Fahnenmaste
hallen_containerbau
Hallen- und Containerbau

solar_carports
Solar-Carport-
Anlagenbau
forst_landwirtschaft
Forst- und Landwirtschaft

werbeanlagen
Werbeanlagen und
Fahnenmaste
hallen_containerbau

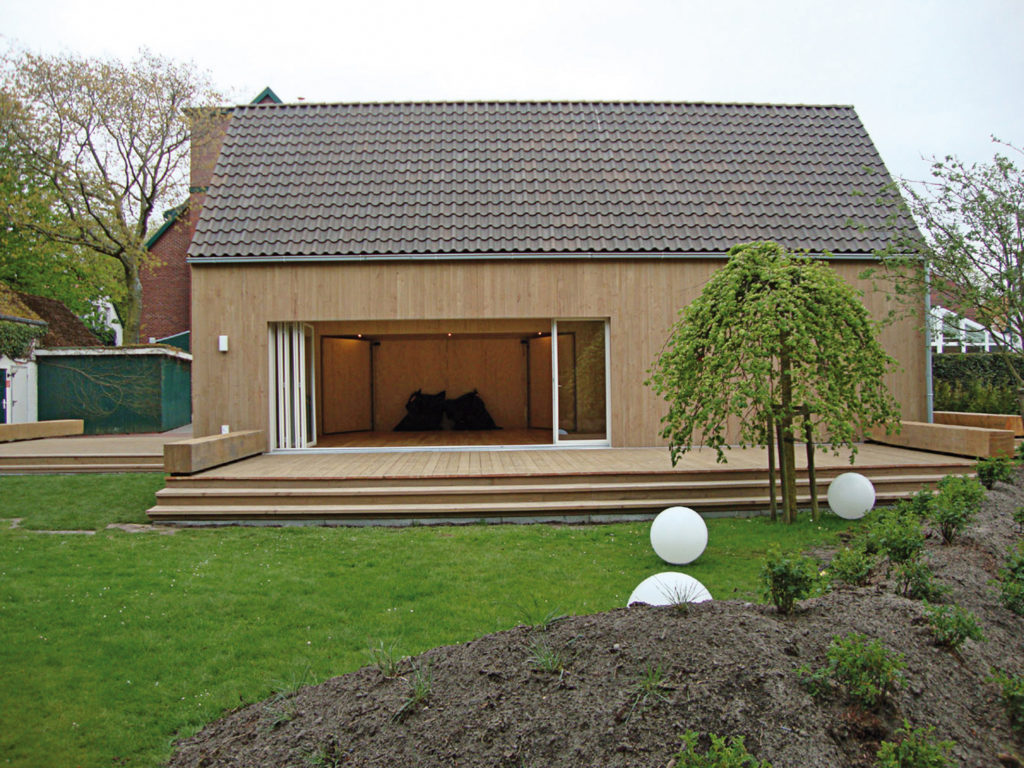

vorteile_hausderbegegnung_1_web

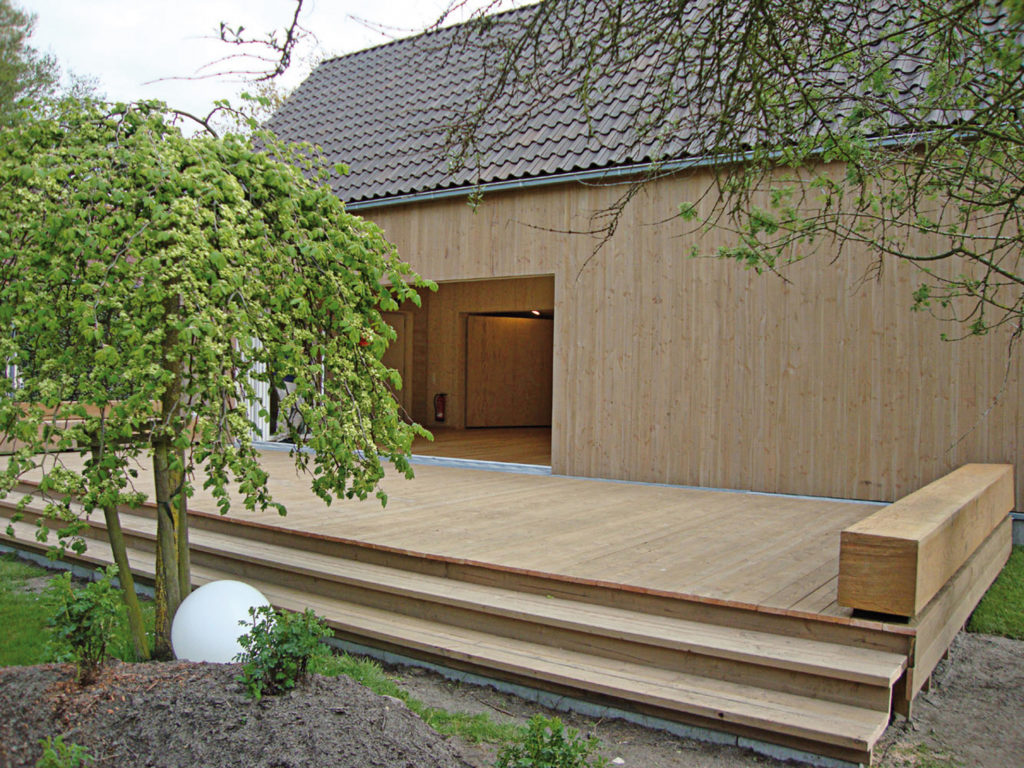

vorteile_hausderbegegnung_2_web

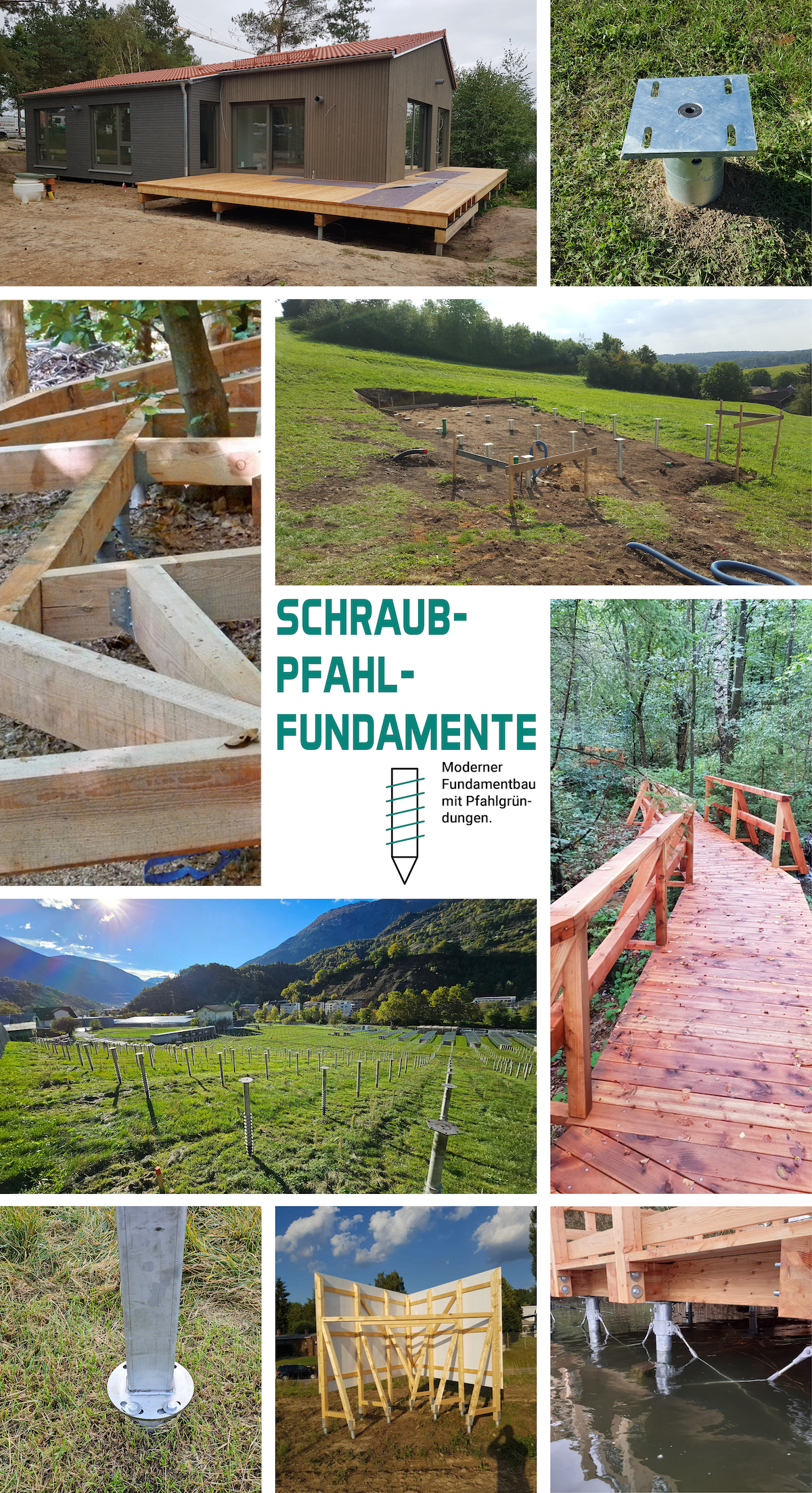

vorteile

DER SCHRAUB-PFAHL-FUNDAMENTE

GERÄUSCHARM & ERSCHÜTTERUNGSFREI

Dank der Technik des Schraub-Pfahl-Fundaments und des Vollverdrängungsbohrpfahls erfolgt die Installation nahezu lautlos und erschütterungsfrei. Das umliegende Bauumfeld bleibt unverändert, was den Einsatz besonders für Bauvorhaben im Bestand und auf belasteten Böden prädestiniert, da kein Erdaushub nötig ist.

KLIMASCHONEND & HOCH WIRTSCHAFTLICH

Da beim Fundamentbau mit dem SPF kein Bohrgut oder Erdaushub abtransportiert werden muss, spart man CO2, schont somit das Klima und spart Zeit und Kosten. Ein problemloser Rückbau der Fundamente und eine Wiederverwendung ist ebenfalls möglich.

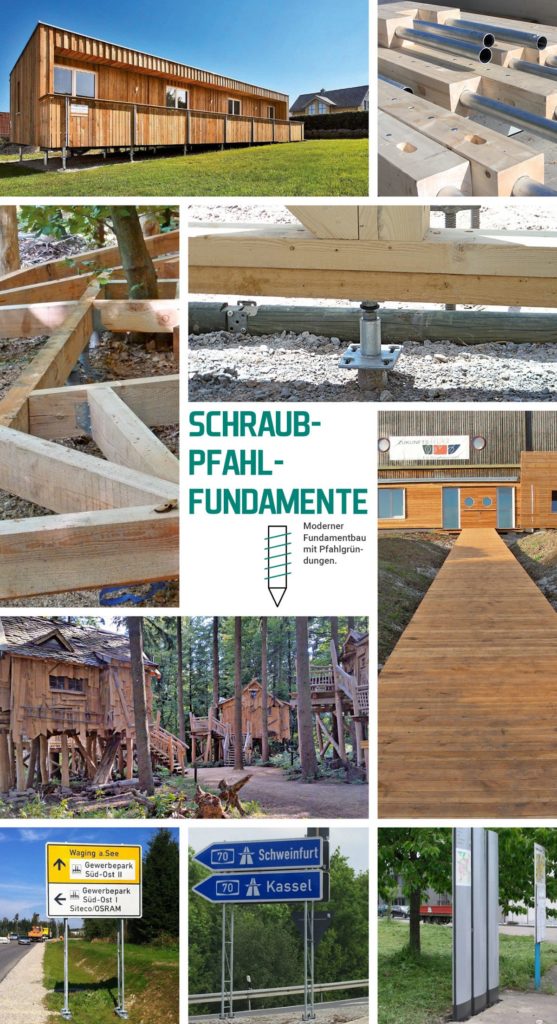

hoeng_vorteile_galerie_web_2

SYSTEM UND FUNKTIONSWEISE

DER SCHRAUB-PFAHL-FUNDAMENT-TECHNOLOGIE

WIE ERFOLGT DIE BEMESSUNG DER
SCHRAUB-PFAHL-FUNDAMENTE?

Die Bemessung und der Einbau der SPF erfolgt nach EURO-CODE 7 sowie den nationalen Normen und Empfehlungen nach DIN EN 1997-1/2, DIN EN 4020:2010-12 und in Anlehnung an die EA-Pfähle unter Zugrundelegung der Regelungen des EC7 und der DIN 1054. Somit ist gewährleistet, dass unter Zugrundelegung der beim Einbringen dokumentierten Drehmomente eine ausreichende Tragfähigkeit der Fundamente vorliegt.

WIE FUNKTIONIERT DER EINBAU?

Mit den speziell für den Einbau der SPF entwickelten HF-Einbaumaschinen und den Akku betriebenen Transport- und Trägermaschinen, dem E-Worker, kann der Einbau umweltfreundlich und klimaschonend selbst im nur schwer zugänglichen Bauumfeld und im schwierigen Gelände problemlos erfolgen.

ÜBER UNS

QUALITÄT SCHAFFT VERTRAUEN

LANGJÄHRIGE ERFAHRUNG UND KOMPLETTER HOLZBAU

Unser Betrieb deckt das ganze Leistungsspektrum eines modernen Holzbaubetriebs ab: vom klassischen Dachstuhl bis zum kompletten Holzhaus, von der Terrasse bis zum hochwertigen Innenausbau. Neben hochwertigen Schraub-Pfahl-Fundamenten bieten wir durch die Zusammenarbeit mit Architekten, Statikern und Ingenieuren unseren Kunden die komplette Projektplanung sowie statische- und wärmeschutztechnische Berechnungen an.

UNSER LEISTUNGSSPEKTRUM
  • Schraub-Pfahl-Fundamente
  • Holzrahmenbau
  • Massivholzbau
  • Dachstühle / Bedachungen
  • Fassaden
  • Trockenbau / Innenausbau
  • Sanierung
  • Asbestsanierungen
  • Zäune
  • Terrassen
  • Treppen
  • Pergolas / Wintergärten
